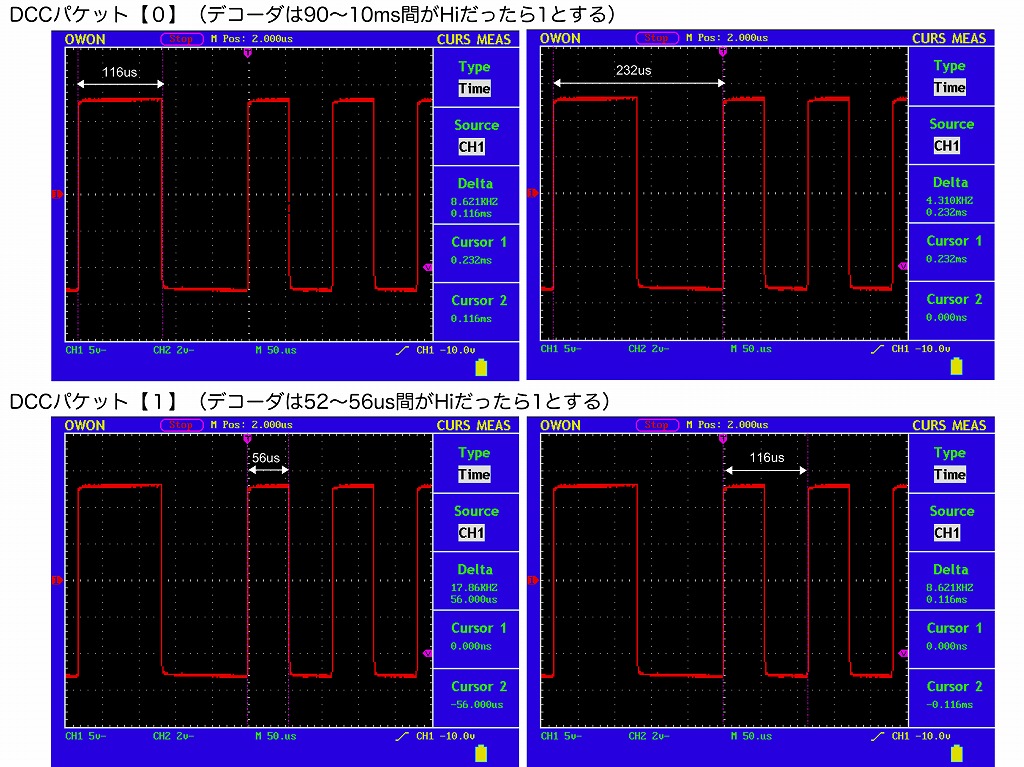

以前、DCCのパケットをオシロスコープで観測して、どのような感じになっているかを確認していました。
以前は、DCCパケットの1bitについては、よく見ていませんでしたので、
コマンドステーションDCS50Kがどのような波形をだしているのか気になりましたので、
波形を取得しました。
PDF

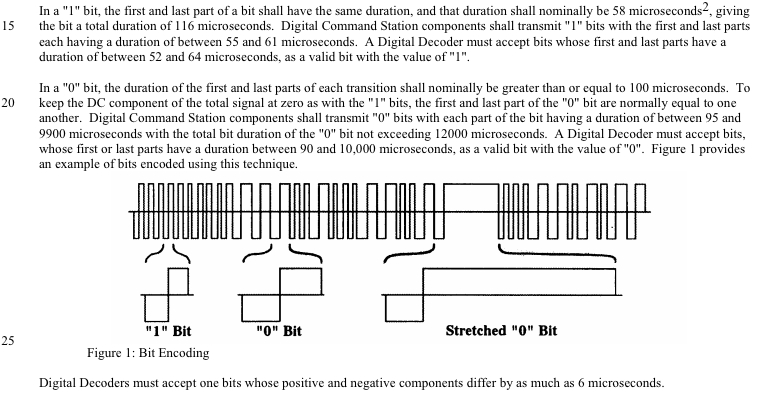

NMRAのA:Technique for Encoding Bits
NMRAの仕様書からの抜粋
・コマンドステションの出力時間の定義は、
0:95〜9900us
1:55〜61us
・デコーダの入力時間の定義は
0:90〜10000us
1:52〜56us
NMRA規格のページ
http://www.nmra.org/index-nmra-standards-and-recommended-practices
2015/11/29 初版
